脫硫管道修復(fù)材料
更新：2018-4-28 9:40:55 點(diǎn)擊：
- 產(chǎn)品品牌 抗耐牌
- 產(chǎn)品型號(hào) KN17
- 產(chǎn)品描述
...
產(chǎn)品介紹
KN17脫硫管道修復(fù)材料由各類高性能耐磨、抗蝕材料（如陶瓷、碳化硅、金剛砂、鈦合金）與改性增韌耐熱樹(shù)脂進(jìn)行復(fù)合得到的高分子陶瓷聚合物材料。雙組分，膏狀，立面不流淌，可刮涂施工，適合垂直表面及頂面的施工，固化后形成表面光滑平順、耐腐蝕、抗磨損的保護(hù)涂層；修補(bǔ)脫硫管道和襯膠管道，施工簡(jiǎn)單，效果好。

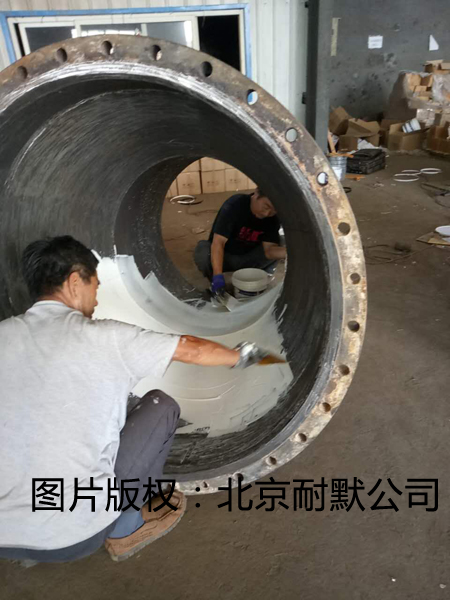

圖(1)采用Kn22打底，起到致密防腐、增加結(jié)合強(qiáng)度的作用
KN17脫硫管道修復(fù)材料參數(shù)：
| 產(chǎn)品名稱 | 顏色 | 狀態(tài) | 包裝 | 操作時(shí)限 (25℃) |
固化時(shí)間 (25℃) |
| KN17脫硫管道修復(fù)材料 | 灰色 | 膏狀 | 雙組分 10kg | 30min | 24h |
| 密度 (g/cm3) |
抗壓強(qiáng)度 (kg/cm2) GB1041-2008 |
拉伸強(qiáng)度 (kg/cm2) GB6329-2009 |
剪切強(qiáng)度 (kg/cm2) GB7124-2008 |
彎曲強(qiáng)度 (kg/cm2) GB1042-1999 |
硬度 （Shore D） ASTM-D-2556 |
工作溫度 （℃） |
| 2.5 | 1004 | 353 | 254 | 562 | 89 | -60～250 |
| 鹽酸 | 磷酸 | 次氯酸鈉 | 石灰水 | 氫氧化鈉 |
| 30% | 30% | 15% | 50% | 50% |
| 試塊80℃加熱固化，室溫放置到上述介質(zhì)中30天重量變化≤1% |
||||

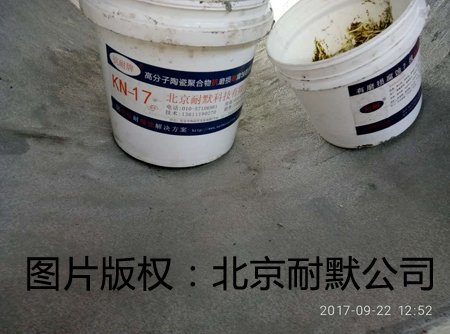

圖（2）KN17修復(fù)脫硫管道后，耐磨性好，可做長(zhǎng)效防腐耐磨
KN17脫硫管道修復(fù)材料使用方法：
1、表面處理：清理脫硫管道襯膠破損部位的殘余并對(duì)待修補(bǔ)部位進(jìn)行除銹和粗化處理，再用清洗劑（丙酮、乙酸乙酯等）進(jìn)行清洗并晾置干燥。
2、配制：按質(zhì)量比A:B=4:1將A、B兩組份混合均勻，并在規(guī)定操作時(shí)限內(nèi)用完。（冬季溫度低時(shí)，可提前對(duì)A組分水浴加熱，以便于混合。）
3、涂敷：將混合好的材料逐層涂抹于脫硫管道待修部位，膠層要壓實(shí)，使之與基材充分浸潤(rùn)，膠層中避免出現(xiàn)孔洞。涂膠面積應(yīng)略大于破損面積。
4、固化：25～30℃固化24小時(shí)后可投入使用，若溫度低于15℃應(yīng)采用加熱的方法來(lái)促進(jìn)膠層完全固化。（一般待膠層初步固化后，常用碘鎢燈距膠層30cm處烘烤2小時(shí)），
更多產(chǎn)品
