脫硫管道磨損后再次內(nèi)襯橡膠比較麻煩，北京耐默公司采用KN17耐磨膠泥現(xiàn)場修復(fù)脫硫管道，修復(fù)工藝簡單，較傳統(tǒng)的脫硫管道耐磨性更佳。

　　1、用角磨機(jī)對施工表面進(jìn)行簡單清理，除去浮銹及油污。為確保膠粘劑粘接牢固，表面清污，表面愈清潔并適當(dāng)粗化相應(yīng)其粘接強(qiáng)度就愈高。由于本錐體面積較大，清理有的難度，因此只能進(jìn)行簡單的清理。

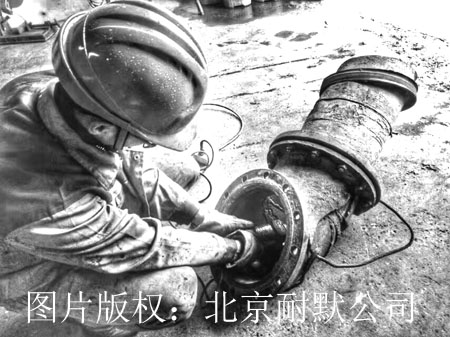

圖（1）用角磨機(jī)打磨彎頭，現(xiàn)場修復(fù)脫硫管道

　　2、用粗鐵絲在錐體內(nèi)表面壓焊鋪網(wǎng)眼尺寸為20×20的鐵絲網(wǎng);

　　3、先用未加填料的相同組分的環(huán)氧樹脂加固化劑混合后刷涂表面。因施工期間氣溫較低，耐磨膠泥粘度較大，直接粘接有的難度，故用較稀的未加填料的同組分環(huán)氧進(jìn)行打底以確保粘接牢固。

　　4、將耐磨膠泥按規(guī)定比例4/1充分混合后涂于修補(bǔ)表面。由于施工時(shí)氣溫較低，混合時(shí)先將甲組分進(jìn)行加熱軟化,然后進(jìn)行混合。混合后應(yīng)當(dāng)于半小時(shí)內(nèi)用完。

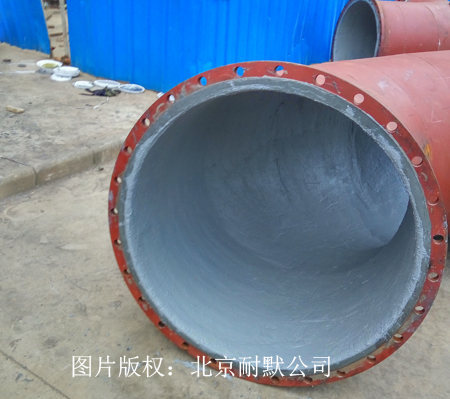

圖（2）采用KN17耐磨膠泥修復(fù)后的脫硫管道

　　5、由于耐磨膠泥的粘度較大，故修補(bǔ)部位雖為一倒錐體內(nèi)表面，但仍可以涂抹垂直及吊頂施工，并且一次涂層厚度可達(dá)10mm。為保證耐磨膠泥的平均壽命，在不同部位涂抹厚度不同，磨損及腐蝕嚴(yán)重的部位適當(dāng)加厚。

　　6、耐磨膠泥在施工后五小時(shí)內(nèi)即可投入使用。
